Medicininių įrankių ir gaminių žymėjimas lazeriu
Medicininių įrankių dydžius ir titaninių kaulų tvirtinimo detalių įrašus pažymėjome tiesiai gaminių paviršiuje.
- Gaminiai: medicininio plieno instrumentai ir titaninės detalės.
- Dydžių žymėjimas: MOPA pluoštiniu (Fiber) lazeriu.
- Mūsų darbas: dydžių ir raidinių bei skaitmeninių įrašų žymėjimas.
Projekto faktai
| Darbų pavyzdžiai | Medicininiai instrumentai ir titaninės detalės, skirtos žmogaus kaulams sutvirtinti po lūžių. |
|---|---|
| Medžiagos | Medicininis plienas ir titanas. |
| Žymėjimo turinys | Instrumentuose – dydžių skaičiai. Titaninėse detalėse – raidiniai ir skaitmeniniai įrašai. |
| Technologija | Dydžiai medicininio plieno instrumentuose žymėti MOPA pluoštiniu (Fiber) lazeriu. |
| Mūsų indėlis | Įrašų žymėjimas gaminių paviršiuje. |
Užduotis ir sprendimas: dydžiai bei įrašai ant gaminių
- Medicininio plieno instrumentai: ant jų pažymėjome dydžius, kad šią informaciją būtų galima perskaityti ant paties įrankio.
- Nuotraukoje skaičiai matomi plokščiose instrumentų dalyse. Skirtingiems dydžiams priskirti skirtingi įrašai.
- Titaninės detalės: pažymėjome raidinius ir skaitmeninius įrašus ant kaulams sutvirtinti skirtų gaminių.
- Nuotraukoje įrašai išdėstyti išilgai detalių krašto, šalia tvirtinimo angų.
- Žymėjimo vieta: šie pavyzdžiai parodo skirtingus maketui prieinamus plotus – plokščią instrumento dalį ir siaurą titaninės detalės kraštą.
- Planuojant panašų darbą, įrašo ilgį ir dydį reikia vertinti konkrečioje gaminio vietoje.
- Praktinė išvada: prieš žymėjimą svarbu susieti kiekvieną įrašą su konkrečiu gaminiu ir nurodyti jo vietą bei tikrą dydį.
Rezultatas: žymos ant instrumentų ir titaninių detalių
Originaliose darbų nuotraukose matomi du rezultatai: dydžių skaičiai ant medicininio plieno instrumentų ir raidiniai bei skaitmeniniai įrašai ant titaninių kaulų tvirtinimo detalių. Abiem atvejais informacija pateikta ant paties gaminio.
Šie darbai papildo mūsų graviravimo ant metalo patirtį. Daugiau apie techninių įrašų atlikimą pateikiame metalo markiravimo ir žymėjimo lazeriu puslapyje.
Vardinis užrašas ant medicininių žirklių

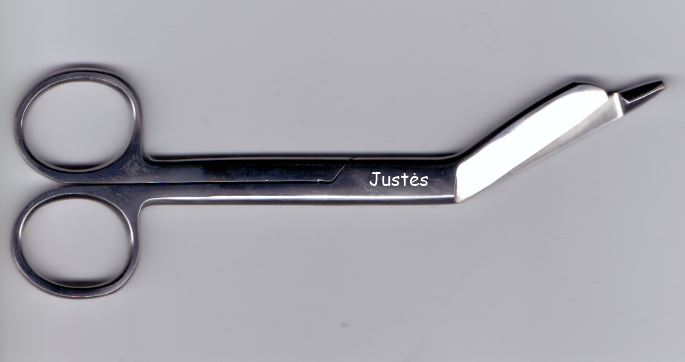

Ant medicininių žirklių pažymėtas vardinis užrašas „Justės“. Tai papildomas atlikto darbo pavyzdys: užrašas matomas ant metalinės dalies tarp rankenos ir žirklių užlinkimo.
Užrašo vietos derinimas: instrumento maketas

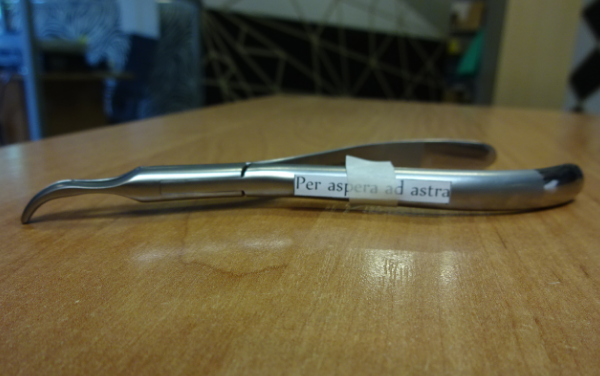

Vaizdas su užrašu „Per aspera ad astra“ yra maketas. Ant instrumento uždėta teksto juostelė parodo numatomą įrašo vietą ir kryptį. Tokį išdėstymą galima aptarti prieš žymėjimą.
Ką svarbu suprasti apie MOPA ir medicininių gaminių žymėjimą?
MOPA pluoštinis lazeris leidžia reguliuoti impulso trukmę ir taip lanksčiau parinkti žymėjimo nustatymus medžiagai. Šią technologijos savybę aprašo lazerių gamintojas „Trotec“. Ji paaiškina MOPA galimybes; konkrečiam rezultatui svarbūs pasirinkti nustatymai ir gaminio paviršius.
Techninis šaltinis: „Trotec“ MOPA technologijos aprašymas, patikrinta .
Medicininio gaminio žymėjimo užduočiai svarbi ir numatyta patikra. Lazerinio žymėjimo įrangos gamintojas FOBA tarp vertinimo kriterijų nurodo medžiagos vientisumą, atsparumą korozijai ir proceso patvirtinimą. Naujam užsakymui šiuos reikalavimus reikia aptarti pagal konkretaus gaminio dokumentaciją bei naudojimo sąlygas.
Bendro techninio konteksto šaltinis: FOBA publikacija apie medicinos gaminių žymėjimo patikrą, patikrinta . Šaltinis aprašo vertinimo kriterijus; mūsų darbų rezultatą šiame straipsnyje rodo originalios nuotraukos.
Ką pateikti planuojant panašų žymėjimą?
Vertinimui reikalingas tikslus įrašas ir duomenys apie jo vietą gaminyje. Mūsų specialistai lazerinių technologijų srityje dirba daugiau kaip 20 metų; kiekvieną medicininio gaminio užduotį vertiname pagal pateiktą medžiagą, paviršių ir reikalavimus.
- Gaminys: medžiaga ar žinomas lydinys, paviršiaus nuotrauka, matmenys ir pažymėta žymėjimo vieta.
- Įrašai: tikslūs dydžiai, tekstai ar kodai ir aiškus jų atitikimas kiekvienam gaminiui.
- Maketas: numatytas įrašo dydis ir vieta, masteliu 1:1.
- Vektoriniai failai: CDR, DXF, DWG, AI, EPS, SVG ir PDF.
- Paruošimas: šriftus paverskite kreivėmis, PDF faile išsaugokite vektorinius elementus.
- Gaminio nuotraukos: aiškūs JPG arba PNG vaizdai.
- Naudojimo sąlygos: gaminio paskirtis, valymo ar sterilizavimo procedūros ir dokumentuoti žymėjimo reikalavimai, jei jie taikomi.
- Užsakymas: gaminių kiekis, skirtingų įrašų skaičius ir pageidaujama gavimo data.
Susiję straipsniai
Dažniausi klausimai
Ar galima pateikti skirtingus įrašus vienam instrumentų rinkiniui?
Skirtingų įrašų užduotį įvertiname pagal gaminių ir jiems priskirtų tekstų sąrašą.
- Nurodykite, kuris dydis, numeris ar tekstas turi būti ant konkretaus instrumento.
- Pridėkite gaminių nuotraukas ir pažymėkite įrašų vietas.
- Jeigu formos skiriasi, pateikite kiekvienos grupės matmenis.
Ką nurodyti, jeigu gaminys bus valomas ar sterilizuojamas?
Pateikite numatytas procedūras ir žymėjimui taikomus dokumentuotus reikalavimus.
- Nurodykite medžiagą, dangą ar gamintojo pateiktus paviršiaus duomenis.
- Pridėkite reikalingą patikros metodą bei priėmimo kriterijus, jei jie nustatyti.
- Žymėjimo įskaitomumas nuotraukoje ir atsparumas konkrečiai procedūrai vertinami atskirai.
Ar MOPA žymėjimas ir giluminis graviravimas reiškia tą patį?
MOPA nusako lazerio technologiją, o giluminis graviravimas – siekiamą medžiagos pašalinimo rezultatą.
- Užduotyje nurodykite, kokio vaizdo ir paviršiaus rezultato reikia.
- Jeigu reikalaujamas konkretus įgilinimas, pateikite jo dydį ir tikrinimo sąlygas.
- Procesų skirtumus paaiškiname straipsnyje apie metalo graviravimo būdo pasirinkimą.
Planuojate medicininių gaminių žymėjimą ar panašų projektą?
- Atvykite konsultacijai į dirbtuves: P. Lukšio g. 32, Vilnius. Kaip mus rasti?
- Atsiųskite: gaminio nuotrauką ar brėžinį ir maketą.
- Nurodykite: medžiagą, matmenis, kiekį ir norimą rezultatą.
- Įvertinsime: užduotį ir reikalingą maketo pritaikymą.
- Gamyba ir graviravimas: Vilniuje. Užsakymus siunčiame Lietuvoje.
- Pateiksime: kainą ir realų atlikimo terminą.
