Ženklinimas laivybai: „DuraBlack“ ir AISI 316 lentelės
Pristatome „Gravidėjos“ laivų techninių lentelių ir kito laivybos ženklinimo pavyzdžius: pagamintas „DuraBlack“ bei AISI 316 lenteles ir maketus su matmenimis.
- Juodos lentelės: 0,5 mm storio „DuraBlack“, šviesūs užrašai ir simboliai juodame fone.
- Plieninės lentelės: 2 mm storio AISI 316 nerūdijantis plienas.
- Maketuose: duomenų laukai, gaminio kontūras, matmenys ir tvirtinimo skylių vietos.
- Darbų medžiaga: trys originalios nuotraukos ir penki atskirai pateikti maketai.
Projektų faktai
| Paskirtis | Laivų modelio ir techninių duomenų, identifikavimo bei techninių sistemų ženklinimas. |
|---|---|
| „DuraBlack“ darbai | 0,5 mm storio „DuraBlack“ lentelės „CREMO / Crescent 430“ ir „Lithuania Wave Boat / SEAGULL 677“. |
| Žymėjimo technologijos | Šiuose laivybos ženklinimo darbuose naudoti „Fiber“ ir CO₂ lazeriai. |
| Darbų laikotarpis | Įvairiais metais atliktų laivybos ženklinimo darbų rinkinys. |
| AISI 316 darbai | 2 mm storio nerūdijančio plieno lentelės su užrašais „Techninis vanduo“ ir „Anglies dioksidas“ lietuvių bei anglų kalbomis. |
| Maketuose pateikti dydžiai | 120 × 120, 120 × 80, 100 × 50, 160 × 80, 160 × 30 ir 190 × 30 mm, priklausomai nuo konkretaus maketo. |
| Tvirtinimo pavyzdžiai | Keturios skylės „SEAGULL 677“ lentelėje ir kiekvienoje parodytoje AISI 316 lentelėje; skylių vietos taip pat pažymėtos dalyje maketų. |
Užduotis ir sprendimas: sutalpinti duomenis, išlaikyti aiškumą
Laivo duomenų lentelėje viename plote gali būti modelio pavadinimas, keli parametrų laukai, skaičiai ir piktogramos. Identifikavimo juostoje svarbiausias vienas įrašas, o techninės sistemos lentelėje – greitai perskaitomas pavadinimas. Pateikti pavyzdžiai parodo, kaip šios užduotys keičia maketą.
- Duomenų grupavimas: parametrus atskiriame į aiškius laukus, o modelio ar identifikavimo įrašui paliekame atskirą vietą.
- „CREMO“ ir „SEAGULL 677“ lentelių nuotraukose matyti, kaip tekstas, skaičiai ir simboliai suskirstyti linijomis.
- Užrašo ir fono santykis: juodose „DuraBlack“ lentelėse matomi šviesūs įrašai, o pateiktuose plieno pavyzdžiuose – tamsūs užrašai šviesiame paviršiuje.
- Vieta tvirtinti: skylių padėtį reikia derinti kartu su tekstu ir išoriniu kontūru.
- „Merry Fisher“ bei „Meiduzina boats“ maketuose tvirtinimo taškai palikti kraštuose, atskirai nuo pagrindinės informacijos.
- Praktinė išvada: tekstą, tikrą lentelės dydį ir tvirtinimą verta pateikti viename makete. Taip galima iš anksto matyti, ar informacija telpa numatytoje vietoje.
Pagamintų lentelių nuotraukos
„DuraBlack“ laivų duomenų lentelės
Viršuje parodyta „SEAGULL 677“ lentelė su techninių duomenų laukais ir keturiomis tvirtinimo skylėmis. „CREMO / Crescent 430“ pavyzdyje taip pat naudojamas šviesių užrašų ir juodo fono derinys. Stambesnis gamintojo pavadinimas atskirtas nuo smulkesnių modelio bei parametrų įrašų.
Dvikalbiai užrašai ant 2 mm AISI 316 plieno
Šioms techninių sistemų lentelėms naudotas 2 mm storio AISI 316 nerūdijantis plienas. Vienoje pateiktas užrašas „Techninis vanduo / Technical water“, kitoje – „Anglies dioksidas / Carbon dioxide“. Tekstas išdėstytas keliomis stambiomis eilutėmis, o kiekvienos lentelės kampuose matomos tvirtinimo skylės.
Medžiagų, įrašų ir paruošimo tvirtinti galimybes pristatome techninių lentelių gamybos puslapyje.
Maketai: matmenys, duomenų laukai ir tvirtinimas
Šie penki vaizdai yra maketai. Juose galima apžiūrėti planuojamą išdėstymą, o ten, kur pateikta, – matmenis, kontūrą ir skylių vietas.

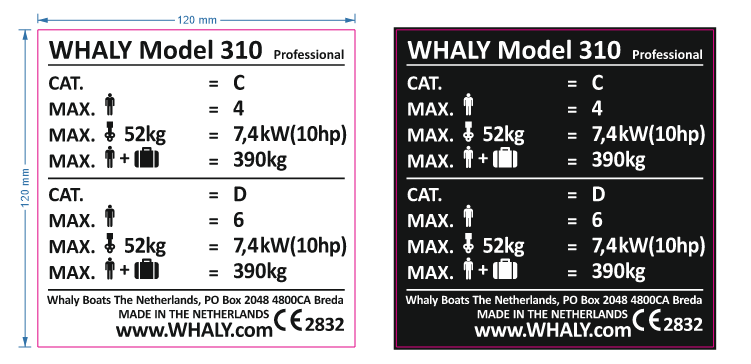

„WHALY Model 310 Professional“ – 120 × 120 mm
Kvadratiniame makete informacija suskirstyta į du duomenų blokus. Pateikti du to paties dydžio atvaizdai – šviesiame ir juodame fone; tai leidžia apžiūrėti skaičių, piktogramų ir smulkesnio teksto santykį.

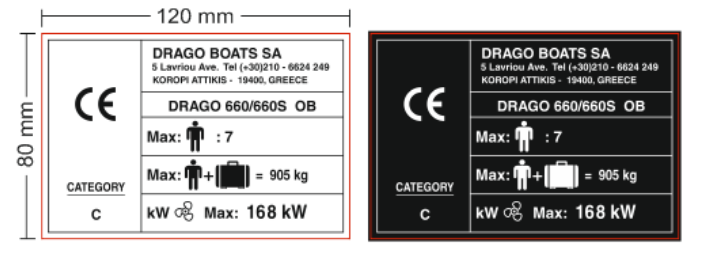

„DRAGO 660/660S OB“ – 120 × 80 mm
Stačiakampiame makete gamintojo bei modelio informacija atskirta nuo parametrų. Šis pavyzdys rodo, kaip viename nedideliame plote sugrupuoti kelis techninių duomenų laukus.

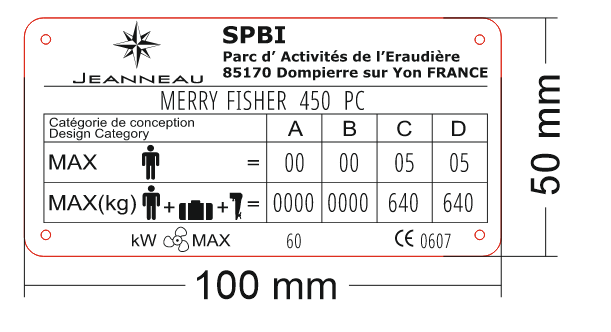

„Jeanneau Merry Fisher 450 PC“ – 100 × 50 mm
Makete pažymėtas išorinis kontūras ir keturios tvirtinimo skylių vietos. Duomenų lentelė išdėstyta šių ribų viduje, o modelio pavadinimas paliktas atskiroje eilutėje.

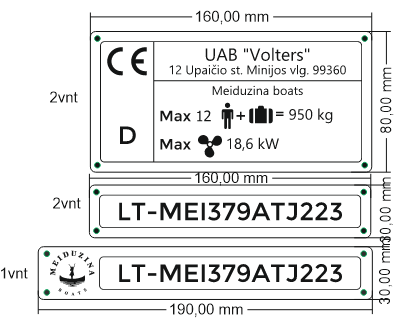

„Meiduzina boats“ – duomenų lentelė ir identifikavimo juostos
Viename maketų rinkinyje pateikta 160 × 80 mm duomenų lentelė ir siauresnės 160 × 30 bei 190 × 30 mm identifikavimo juostos. Toks rinkinys parodo, kaip skirtingos informacijos apimties įrašams numatyti atskirus dydžius.

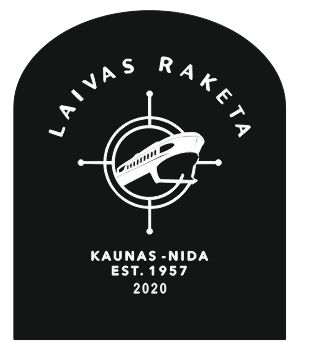

Individualios formos laivo „Raketa“ lentelė
Šiame makete techninių parametrų lentelę pakeičia laivo simbolis, pavadinimas ir maršruto „Kaunas–Nida“ užrašas. Suapvalintas viršus yra bendro dizaino dalis, todėl vertinamas kartu su grafikos ir teksto išdėstymu.
Ką šie pavyzdžiai reiškia planuojant savo lentelę?
| Keli techninių duomenų laukai | Kaip „CREMO“ ar „DRAGO“ pavyzdžiuose, pateikite aiškias duomenų grupes ir galutinį kiekvieno lauko tekstą. Maketą vertinkite tikruoju dydžiu. |
|---|---|
| Vienas identifikavimo įrašas | Kaip „Meiduzina boats“ juostose, svarbūs įrašo ilgis, jam skirtas plotas ir atstumai iki tvirtinimo vietų. |
| Techninės sistemos pavadinimas | Kaip AISI 316 pavyzdžiuose, numatykite reikalingas kalbas ir stambaus teksto išdėstymą eilutėmis. |
| Individuali forma ir simbolis | Kaip „Raketos“ makete, kartu pateikite norimą išorinį kontūrą ir viduje esančią grafiką. |
„DuraBlack“ gamintojas „Horizons ISG“ šią medžiagą aprašo kaip aliuminį su daugiasluoksne danga, skirtą CO₂ lazeriniam žymėjimui. Konkrečios lentelės medžiagą ir paruošimą deriname pagal jos naudojimo vietą, techninius reikalavimus ir tvirtinimą.
Medžiagos aprašo šaltinis: oficialus „DuraBlack“ gamintojo puslapis. Patikrinta 2026-10-19.
Ką pateikti planuojant panašų ženklinimą?
Remdamiesi daugiau kaip 20 metų specialistų patirtimi lazerinių technologijų srityje, užduotį pradedame nuo gaminio vietos, medžiagos ir maketo. Vertinimui pateikite:
- Duomenis: galutinį tekstą, modelio, identifikavimo bei kitus reikalingus įrašus, simbolius ir užsakymui taikomus reikalavimus.
- Matmenis ir tvirtinimą: bendrą lentelės dydį, laisvą vietą įrašams, skylių centrus bei skersmenis, jeigu numatytos skylės.
- Medžiagą ir aplinką: žinomą metalo markę ar medžiagos pavadinimą, storį, paviršiaus nuotrauką ir naudojimo vietą.
- Maketą masteliu 1:1: teksto, grafikos ir kontūro išdėstymą.
- Vektoriniai failai: CDR, DXF, DWG, AI, EPS, SVG ir PDF.
- Atvaizdai: didelės raiškos JPG arba PNG.
- Paruošimas: šriftus paverskite kreivėmis, PDF faile išsaugokite vektorinius elementus.
- Užsakymą: kiekį ir pageidaujamą gavimo datą.
Susiję straipsniai
Klausimai planuojant panašų darbą
Ar užtenka turimos laivo lentelės nuotraukos?
Nuotrauka padeda suprasti išdėstymą, o gamybai dar suderiname galutinį tekstą, tikruosius matmenis ir tvirtinimą.
- Pridėkite: matmenis ir informaciją, kuriuos įrašus reikia perkelti arba pakeisti.
- Jei turite: atsiųskite ankstesnį vektorinį maketą ar brėžinį.
Ar galima pagaminti vieną individualią lentelę?
Taip, gaminame nuo vienos lentelės iki serijos su skirtingais įrašais.
- Užklausoje: nurodykite kiekį ir pateikite galutinius kiekvienos lentelės duomenis.
- Kainą ir terminą: pateikiame pagal medžiagą, matmenis, maketą ir tvirtinimo paruošimą.
Ar maketą galima rengti iš teksto ir lentelės matmenų?
Maketą galime paruošti pagal jūsų pateiktą techninę informaciją ir matmenis.
- Pateikite: norimą tekstą, simbolius ar logotipą ir jų išdėstymo reikalavimus.
- Pažymėkite: laisvą plotą lentelėje ir tvirtinimo vietas.
Planuojate laivo lentelę ar panašų ženklinimo projektą?
- Atvykite konsultacijai į dirbtuves: P. Lukšio g. 32, Vilnius. Kaip mus rasti?
- Atsiųskite: gaminio nuotrauką ar brėžinį ir maketą.
- Nurodykite: medžiagą, matmenis, kiekį ir norimą rezultatą.
- Įvertinsime: užduotį ir reikalingą maketo pritaikymą.
- Gamyba ir graviravimas: Vilniuje. Užsakymus siunčiame Lietuvoje.
- Pateiksime: kainą ir realų atlikimo terminą.
