Žymėjimas radiacinės saugos sričiai: lentelės ir talpyklų dangčiai
2018 m. techninėse lentelėse ir ant metalinių talpyklų dangčių Fiber lazeriu pažymėjome radioaktyvumo simbolius, identifikavimo kodus ir techninius užrašus.
- Užduotis: viename žymėjimo plote sutalpinti atpažįstamą simbolį ir konkrečiam gaminiui skirtus duomenis.
- Du sprendimai: atskira tvirtinama lentelė ir tiesioginis žymėjimas ant dangčio.
- Maketas: pateiktame pavyzdyje nurodyta 80 × 30 mm lentelė, 4 mm tvirtinimo skylės ir techninis aliuminis.
- Papildomas pavyzdys: kompiuterinė žibintuvėlio žymėjimo maketo vizualizacija.
Projekto faktai
| Projekto metai | 2018 m. |
|---|---|
| Technologija | Fiber lazeris – lentelėms pjauti, techninėms lentelėms ir talpyklų dangčiams žymėti. |
| Pagrindiniai gaminiai | Atskiros techninės lentelės ir metaliniai talpyklų dangčiai. |
| Žymima informacija | Radioaktyvumo simboliai, identifikavimo kodai, šaltinių bei atliekų aprašai ir skaitiniai duomenys. |
| Lentelių medžiaga ir storis | 0,5 mm storio „DuraBlack“ aliuminis. |
| Lentelės matmenys makete | 80 × 30 mm. |
| Tvirtinimas makete | 4 mm skersmens skylės lentelės šonuose. |
| Makete nurodyta medžiaga | Techninis aliuminis; daliai užrašų atskirai numatytas graviravimas ant dangčio. |
| Dangčių metalas | Tiksli metalo rūšis nepatvirtinta. |
| Mūsų atliktas darbas | Lentelių pjovimas ir simbolių, kodų bei tekstinės informacijos žymėjimas Fiber lazeriu. |
0,5 mm „DuraBlack“ aliuminio lentelės
Juodas lenteles gaminome iš 0,5 mm storio „DuraBlack“ aliuminio. Techninių lentelių gamybai pritaikėme metalo pjovimą lazeriu ir graviravimą lazeriu: Fiber lazeriu išpjovėme lenteles, pažymėjome radioaktyvumo simbolius, identifikavimo kodus ir techninius užrašus.
„DuraBlack“ – aliuminis su daugiasluoksne juoda danga. Gamintojas šią medžiagą pristato kaip sprendimą įrangos identifikavimo žymoms, techninėms lentelėms ir informaciniams ženklams. Darbų nuotraukoje matomas šviesių užrašų kontrastas juodame lentelių paviršiuje.
Apie medžiagą: „DuraBlack“ gamintojo „Horizons ISG“ aprašas (anglų kalba). Peržiūrėta 2026-10-20.
Užduotis: aiškūs simboliai ir skirtingi duomenys
Šiuose darbuose reikėjo išlaikyti aiškią informacijos tvarką, nors atskirų gaminių užrašai ir jų apimtis skyrėsi.
- Atpažįstamas simbolis: radioaktyvumo ženklui palikta atskira vieta, kad jo neužgožtų tekstas.
- Identifikavimo kodas: išskirtas didesniu užrašu ir atskirtas nuo smulkesnių techninių eilučių.
- Kintama informacija: skirtingose lentelėse matyti nevienodi aprašai, skaičiai bei vienetai. Todėl kiekvieno varianto turinį svarbu vertinti galutiniu dydžiu.
Maketas su matmenimis ir tvirtinimo skylėmis

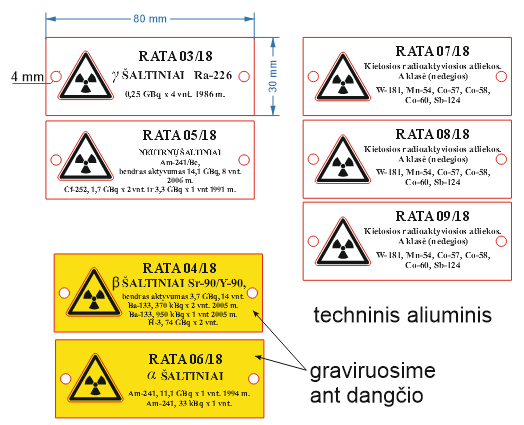

Pateiktame makete numatytos atskiros lentelės ir užrašai ant dangčių. Matmenys bei skylės leidžia iš anksto įvertinti, kiek vietos lieka simboliui ir tekstui, o techninės pastabos nurodo žymėjimo paviršių.
- Skylės yra maketo dalis: tekstas ir ženklas komponuojami paliekant joms vietos.
- Smulkūs įrašai: prieš žymėjimą tikrinami raidžių, skaitmenų ir simbolių tarpai tikruoju gaminio dydžiu.
- Duomenų tikslumas: kodai, skaičiai ir vienetai perkeliami iš suderinto teksto; kiekvienam variantui reikia aiškiai priskirto įrašo.
Atskira lentelė ar žymėjimas ant dangčio?
Žymėjimo vieta keičia maketo išdėstymą: atskirą lentelę riboja jos kraštai ir skylės, o dangtį – jo forma bei rankena.
| Atskira tvirtinama lentelė | Simbolis ir tekstas išdėstyti stačiakampiame plote, tvirtinimo skylės paliktos šonuose. Makete nurodomi lentelės matmenys ir skylių skersmuo. |
|---|---|
| Tiesioginis žymėjimas ant dangčio | Informacija perkeliama ant paties metalinio paviršiaus. Išdėstymui svarbi laisva vieta aplink rankeną, dangčio skersmuo ir užrašo kryptis. |
Kokie metalai naudojami radioaktyviųjų atliekų talpykloms?
Medžiagos priklauso nuo talpyklos konstrukcijos ir paskirties. Viešuose gamintojų techniniuose aprašuose pateikiamos talpyklos su nerūdijančio plieno korpusu ir vidiniu švino ekranavimo sluoksniu. Šiose konstrukcijose nerūdijantis plienas sudaro išorinį korpusą, o švinas naudojamas spinduliuotei slopinti.
Šiame projekte fotografuotų dangčių metalo rūšis nepatvirtinta. Kitų talpyklų techniniai aprašai paaiškina galimas medžiagas, tačiau neįrodo šių dangčių sudėties.
Medžiagų konteksto šaltiniai: „BriTec“ radioaktyviųjų atliekų talpyklos aprašas ir „ELSE Solutions“ ekranuotos talpyklos aprašas (anglų kalba). Peržiūrėta 2026-10-20.
Rezultatas ir praktinė išvada
Nuotraukose matyti du skirtingi rezultatai: šviesūs užrašai tamsiose lentelėse ir tamsus žymėjimas ant šviesių metalinių dangčių.
Daugiau kaip 20 metų specialistų praktikoje panašias užduotis vertiname pagal konkretų paviršių ir maketą. Šių pavyzdžių pamoka – vien didesnio šrifto neužtenka: reikia suderinti simbolio vietą, teksto eilučių ilgį ir gaminio konstrukciją.
Žibintuvėlio maketo kompiuterinė vizualizacija
Papildomai pateikiame kompiuterinę žibintuvėlio žymėjimo maketo vizualizaciją su „Radiacinės saugos centras“ pavadinimu ir logotipu. Ji parodo numatomą užrašo išdėstymą: jo ilgį, kryptį ir logotipo santykį su tekstu siaurame pailgame plote.
Simbolio ir identifikavimo duomenų kontekstas
Tarptautinė atominės energijos agentūra (TATENA) savo radioaktyviųjų šaltinių ir įrenginių atpažinimo medžiagoje aptaria aiškų radioaktyvumo simbolį ir kartu pateikiamą informaciją apie šaltinį. Mūsų darbų pavyzdžiuose simbolis taip pat pateiktas greta identifikavimo kodo ir konkrečių techninių įrašų.
Konteksto šaltinis: TATENA „Identification of Radioactive Sources and Devices“ – įrenginių žymėjimo skyrius (anglų kalba). Peržiūrėta 2026-10-20.
Kaip pasiruošti panašiam žymėjimui?
- Gaminys ir paviršius: atsiųskite lentelės ar dangčio nuotrauką, nurodykite medžiagą, dangą ir matmenis. Dangčiui svarbi ir rankenos bei kitų išsikišusių dalių vieta.
- Galutinis turinys: pateikite suderintus simbolius, kodus ir visus techninius įrašus. Kai duomenys skiriasi, aiškiai nurodykite, kuris tekstas skirtas kuriam gaminiui.
- Maketas: pridėkite vektorinį PDF, SVG arba AI failą. Brėžinyje pažymėkite žymėjimo plotą ir tvirtinimo skyles.
- Darbų apimtis: nurodykite gaminių kiekį ir pageidaujamą gavimo datą. Pagal tai įvertinsime maketo paruošimą bei darbą.
